可撓金屬電氣導管附件

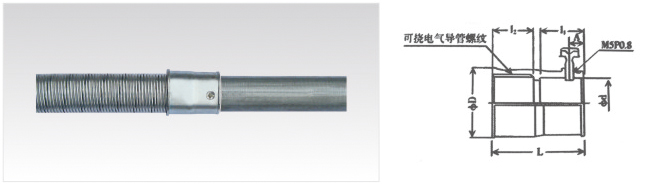

混合連接器（KG）
KG基本型無螺紋連接器與KZ基本型可撓（金屬）電氣導管用螺紋方式連接，另一端與螺紋鋼管連接。
材質為壓鑄件，表面鍍鋅或鍍鉻。
混合連接器規格表KG
|
型號 |
可撓電氣 |
I1 |
I2 |
L |
ФD |
管螺紋 |
鏈接鋼管 |
||
|
" |
公稱口徑 |
||||||||
|
KG-15 |
KZ |
15# |
19 |
15 |
37.0 |
26.0 |
G1/2" |
1/2" |
15 |
|
KG-17 |
17# |
19 |
18 |
40.0 |
28.3 |
G3/4" |
3/4" |
20 |
|
|
KG-24 |
24# |
22 |
20 |
40.0 |
35.5 |
G1" |
1" |
25 |
|
|
KG-30 |
30# |
25 |
22 |
45.0 |
41.6 |
G1 1/4" |
1 1/4" |
32 |
|
|
KG-38 |
38# |
28 |
25 |
50.0 |
50.5 |
G1 1/2" |
1 1/2" |
40 |
|
|
KG-50 |
50# |
28 |
25 |
56.0 |
62.5 |
G2" |
2" |
50 |
|
|
KG-63 |
63# |
32 |
35 |
70.0 |
76.8 |
G2 1/2" |
2 1/2" |
65 |
|
|
KG-76 |
76# |
36 |
35 |
74.0 |
90.6 |
(G2 1/2") |
(2 1/2") |
65 |
|
|
KG-83 |
83# |
4 |
35 |
78.0 |
95.8 |
G3" |
3" |
80 |
|
|
KG-101 |
101# |
42 |
40 |
85.5 |
116.6 |
G4" |
4" |
100 |
|
|
KG-130 |
130# |
44 |
40 |
85.5 |
137.4 |
G5" |
5" |
125 |
|
KZ基本型可撓金屬電氣導管 KV防水型可撓金屬電氣導管 KVZ阻燃型可撓金屬電氣導管 LZ-4基本型可撓金屬電線保護套管 LV-5包塑防水型可撓金屬電線保護套管 LV-5Z包塑阻燃型可撓金屬電線保護套管 ENG增安防爆型可撓金屬電線保護套管
