可撓金屬電氣導管附件

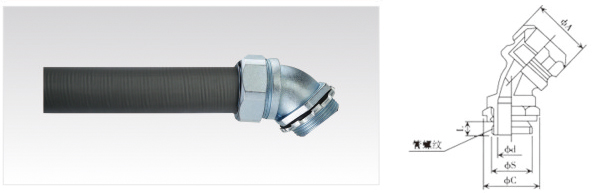

防水型45°彎角混合連接器W45AG
1、W45AG防水型45°彎角混合連接器與KV防水型、KVZ阻燃型可撓金屬電氣導管用螺紋方式連接，另一端與接線箱、電機等直角連接。
2、材質為壓鑄鋅，表面鍍鋅或鍍鉻，其余材質為橡膠等。
| 型號 |
可撓金屬套管型號 |
可撓金屬套管規格 |
L |
ΦA(chǔ) |
ΦC mm |
ΦD mm |
ΦS mm |
管螺紋 ″ |
| W45AG-15 | KV | 15# | 12 | 37 | 32 | 14 | 20.5 | G1/2 |
| W45AG-17 | 17# | 12 | 37 | 32 | 14 | 20.5 | G1/2 | |
| W45AG-24 | 24# | 12 | 47 | 43 | 20 | 26.1 | G3/4 | |
| W45AG-30 | 30# | 12 | 53 | 48 | 26 | 32.7 | G1 | |
| W45AG-38 | 38# | 16 | 63 | 54 | 33 | 41.0 | G11/4 | |
| W45AG-50 | 50# | 18 | 78 | 62 | 40 | 47.0 | G11/2 | |
| W45AG-63 | 63# | 18 | 92 | 78 | 52 | 59.4 | G2 |
KZ基本型可撓金屬電氣導管 KV防水型可撓金屬電氣導管 KVZ阻燃型可撓金屬電氣導管 LZ-4基本型可撓金屬電線保護套管 LV-5包塑防水型可撓金屬電線保護套管 LV-5Z包塑阻燃型可撓金屬電線保護套管 ENG增安防爆型可撓金屬電線保護套管
